Laddomat 22 este destinat a fi montat în instalaţii termice, pe racordul de retur al cazanului, în scopul protejării acestuia la şocuri termice datorate temperaturii scăzute a apei din returul instalaţiei, respectiv pentru a preveni formarea condensului și pentru a asigura funcționarea în regim de gazeificare a cazanelor Atmos.
Prin construcţia sa pompa Laddomat 22 înlocuieşte instalarea clasică din piese separate. Laddomat 22 este compus din corpul de fontă, ventil termoregulator, pompă, clapetă de reţinere, robinete sferice şi termometre.La temperatura de 78 °C a apei din cazan ventilul termoregulator deschide admisia din rezervor (sau instalaţie). Instalaţia cu pompă Laddomat 22 este substanţial mai simplă și, de aceea, putem să vi-l recomandăm. În furnitura pompei Laddomat 22 se livrează un termocartuş de schimb pentru 72 °C, care se utilizează pentru cazanele cu putere nominală peste 32 kW.
DATE TEHNICE:

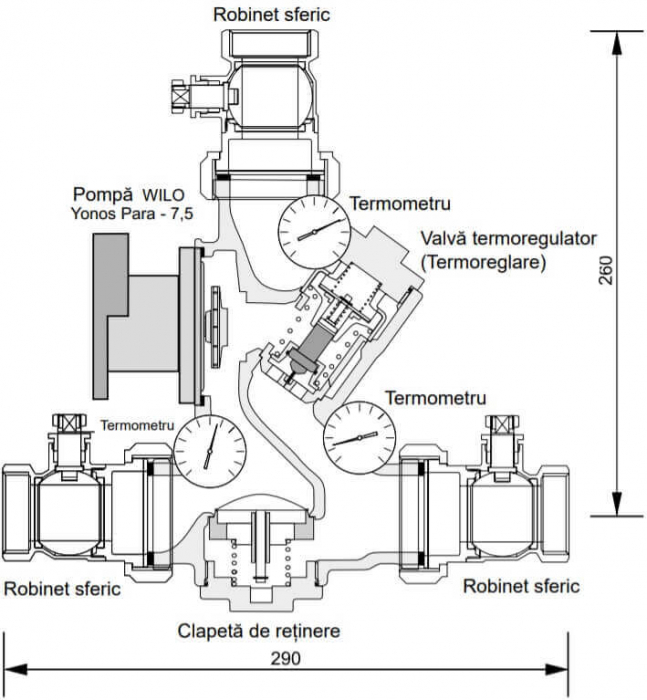

În corpul de fontă sunt încorporate:
- pompa de circulaţie;
- supapa de reținere
- robinet sferic, robinet termostatic
- 3 buc. termometre
În momentul depăşirii temperaturii de 78ºC (72 ºC), termoventilul va deschide calea de circulaţie a agentului termic dinspre instalaţie (rezervor de acumulare), realizând un amestec între tur-retur, astfel încât temperatura agentului termic care va intra în cazan să fie peste valoarea menţionată.
DESCRIERE, CARACTERISTICI:
Atenție: Laddomat 22 este echipat doar cu un mâner pe robinetul sferic.
MONTAREA LADDOMAT 22 Laddomat 22 se va monta pe racordul de retur al cazanului, fără a provoca tensionarea racordului sau a ţevilor. Variantele de montaj conform figurilor anexate. În cazul în care în sistem este încorporat un rezervor de acumulare, la prima încălzire va trece un timp relativ lung până la atingerea temperaturii nominale în rezervor, datorită deschiderii lente, în funcţie de temperatură.
Conectarea la un singur cazan:
Putere incalzire: 100 kW
Racord: 5/4
