Elemente componente grup de amestec si pompare:
(A) Piesa de conectare - Tip cot echipat cu termometru, stut pentru montarea termostatului de sigurantta (componenta optionala) si ventil de aerisire. Termometrul se poate monta pe partea opusa daca montarea grupului se realizeaza în dreapta distribuitorului.
(B) Conectarea la distribuitor - Piesa de conectare la distribuitor. Conectarea se realizeaza printr-un niplu filetat 1" avînd garnitura plata spre partea piesei de conectare si garnitura tip O-ring spre partea distribuitorului. Niplul este livrat optional. Piesa de conectare: excentric 30 mm.
C) Pompa de recirculare - Pompa sincrona de înalta eficienta tip Wilo Yonos Para RS RKC cu cablu de conectare. Dublu reglaj: turatie variabila sau Δp variabil.
(D) Piesa pivot de conectare - Faciliteaza conectarea conductei de retur la returul distribuitorului (se poate folosi un niplu identic cu cel de la poz. B)
E) Vana termostatica de amestec - Vana cu 3 cai termostatica de amestec/mixare de înalta performanta hidraulica (Kvs 4,0) si temperatura reglabila 20-45°C (modelele F3)
Termostat de siguranta - optional

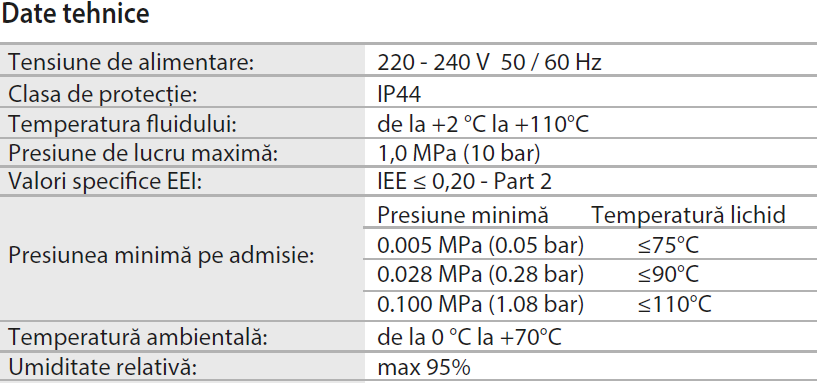

Specificatii tehnice:
Domeniu de utilizare: Pentru o putere maxima de 9kW (cu Δt 8 K) si debit maxim 1.000 l/h (date calculate aproximativ pentru o pompa cu înaltimea de pompare nominala de 6 m)
Date tehnice pompa de recirculare: Wilo Yonos Para RS 15/6 RKC: 3-45 W ; Imax = 0,44 A
Date aproximative pentru instalatii de încalzire:
Domeniul de reglare: 20÷45°C
Δt: 8K
Putere și debit aproximative: 9 kW 1000 L/h
Înălțime de pompare reziduală: 5 mH
Suprafață radiantă aproximativă: max 100 mp
