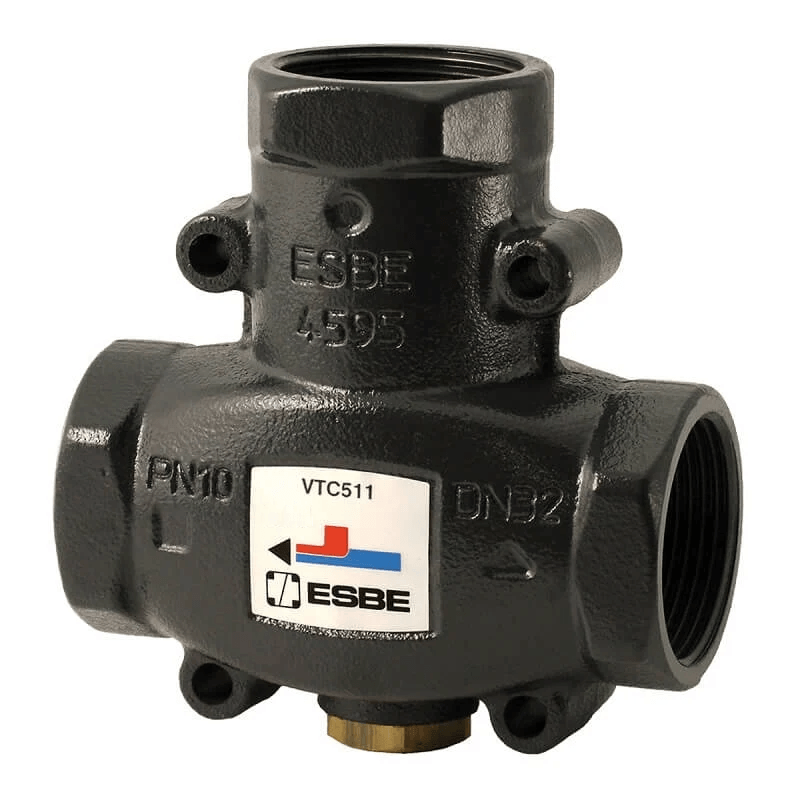

Ventil termic de amestec pentru centrale pe lemne VTC 511 25/60

Ventilele termice de amestec ESBE din seria VTC 500 sunt ventile termice su 3 cai, concepute pentru a proteja centrala pe lemne contra temperaturilor de retur prea mici.

Mentinerea unei temperaturi ridicate si stabile pe retur asigura un randament ridicat al cazanului, depuneri reduse de gudron si o durata marita de viata a cazanului. Ventilele VTC 500 sunt folosite in aplicatii de incazire de pana la 150 kW in care, pentru alimentarea rezervoarelor de stocare, se utilizeaza centrale pe combustibil solid. Ventilul de instaleaza fie pe conducta de retur a centralei (50°C, 55°C, 60°C, 65°C, 70°C), fie pe conducta de alimentare a rezervorului de acumulare (70°C sau 75°C). Este recomandata montarea ventilului termic de amestec pe conducta de retur a centralei pentru ca asigura o configuratie mai simpla a conductelor pentru expansiune.

Funcţionare:
Ventilul termic de amestec, este destinat a asigura reglajul pe două porturi şi nu necesită ventil de echilibrare pe bypass. VTC500 conţine un element sensibil de reglaj care deschide progresiv portul A (returul instalaţiei) pentru a realiza amestec cu bypass-ul,
menţinând temperatura setată pe portul de amestec spre returul cazanului; la depăşirea cu 10°C a temperaturii setate, ventilul va închide complet bypass-ul şi va deschide complet returul instalaţiei, asigurând astfel circulaţia apei doar prin instalaţie.

Date tehnice ventil termic de amestec VTC 511 25/60:
Mediu de lucru: - apă, apă cu conținut de glicol max 50%, apă cu componente absorbante de oxigen
Temperatură mediu lucru: - 0... +110°C
Temperatură deschidere: - livrate standard la 60°C, pentru alte temperaturi sunt disponibile opţional termostate la 50, 55, 70 şi 75°C
Presiune diferenţială: - max. 1 bar (100kPa), max. 0,3bar (30kPa) între porturile A şi B
Scurgeri: - portul A-AB max. 1%, portul B-AB max 3% din kvs
Norme de fabricaţie: - PED97/23/EC art 3.3
Putere max centrala: 80 kw la ΔT max 25°C
Autoritate reglare: - 100 (kv / kv min)
Kvs: 9 mc/h
Temperatura de amestec: 63°C ± 5°C
Greutate: 0.84 kg
